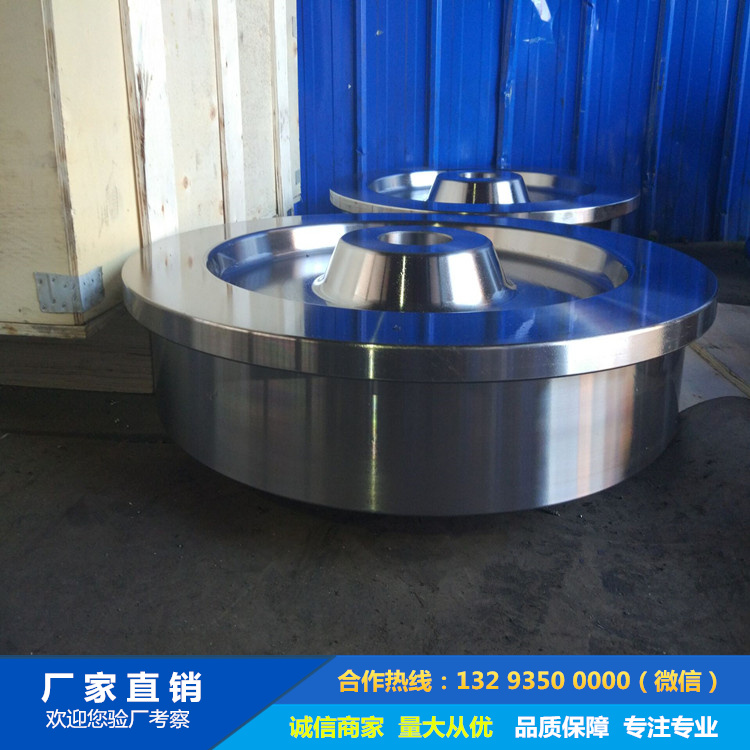

起重機車輪鍛件全尺寸三維激光掃描檢測技術

起重機車輪鍛件的全尺寸三維激光掃描檢測技術是一種高精度、高效率的數字化質量控制手段，尤其適用于復雜幾何形狀、高疲勞壽命要求的核心部件檢測。以下是該技術的系統性分析：

1. 技術原理與設備選型

（1）工作原理

激光三角測量法：通過激光發射器投射線性/面陣激光到工件表面，CCD相機接收反射光斑，根據光斑位移計算三維坐標（精度可達±0.02mm）。

相位差/脈沖測距法：適用于大尺寸工件（如直徑＞2m的車輪），掃描速度更快（可達1,000,000點/秒）。

（2）設備配置建議

參數推薦指標適用場景

掃描精度 ≤0.05mm 高精度疲勞壽命關聯分析

掃描范圍 單站掃描直徑1.5~3m（可多站拼接） 大型車輪整體檢測

分辨率 0.1mm（點間距） 夾雜物導致的表面微缺陷捕捉

軟件平臺 Geomagic Control X / PolyWorks 三維比對與公差分析

2. 檢測流程與關鍵步驟

預處理階段

噴顯像劑（如鈦白粉）降低金屬表面反光干擾。

粘貼基準點（≤0.01mm陶瓷球），實現多視角掃描自動拼接。

掃描執行

多站位掃描：圍繞車輪至少設置8個掃描站位，覆蓋踏面、輪緣、輻板等關鍵區域。

動態補償：對重型鍛件采用熱變形補償算法（溫漂誤差≤0.03mm/℃）。

數據處理

點云去噪：通過高斯濾波剔除雜散點（保留率＞99.5%）。

三維重構：生成NURBS曲面或三角網格模型（面片數建議控制在500萬~800萬）。

3. 核心檢測項目與疲勞壽命關聯

（1）幾何公差分析

踏面輪廓度：對比CAD模型，偏差超過0.2mm會導致接觸應力集中，加速疲勞裂紋萌生。

輪徑動態圓度：跳動量＞0.3mm時，需評估其對周期性載荷的影響。

（2）表面缺陷檢測

夾雜物暴露痕跡：通過局部點云曲率突變識別（靈敏度：深度＞0.1mm的凹坑）。

鍛造折疊缺陷：利用截面線分析檢測（與夾雜物分布區域重疊時，疲勞壽命降低40%~60%）。

（3）數字化存檔

建立全尺寸三維數據庫，為后續疲勞仿真（如ANSYS Workbench）提供高保真邊界條件。

4. 技術優勢 vs 傳統方法

對比項三維激光掃描傳統三坐標測量（CMM）

檢測效率 全尺寸掃描≤2小時 單特征測量需4~6小時

數據密度 千萬級點云 數百個離散點

缺陷檢出能力 可識別0.1mm級表面異常 依賴預設路徑，易漏檢

動態變形分析 支持熱/力載荷下的形變監測 僅靜態測量

5. 工程應用案例

某港口起重機車輪檢測項目：

問題：車輪在服役8個月后出現輻板斷裂。

掃描發現：輪轂過渡區存在0.25mm深的隱性鍛造折疊（傳統UT未檢出），與金相檢測發現的B類夾雜物集群位置重合。

改進措施：優化鍛造工藝后，疲勞壽命從1.5×10?次提升至3.2×10?次。

6. 技術發展前沿

AI缺陷識別：訓練深度學習模型（如U-Net）自動分類夾雜物相關點云特征，檢出率提升至98%。

多光譜激光掃描：結合近紅外光譜分析，同步獲取表面化學成分（如硫化物富集區定位）。

在線檢測系統：集成機器人臂實現生產線實時掃描（節拍≤15分鐘/件）。

全尺寸三維激光掃描技術通過高密度點云重建和智能分析，為起重機車輪鍛件的幾何精度控制、缺陷溯源及疲勞壽命預測提供了革命性工具。結合材料級檢測（如夾雜物分析）可構建完整的"形性一體化"質量控制體系。未來方向是向智能化、在線化檢測發展，并與數字孿生平臺深度集成。
