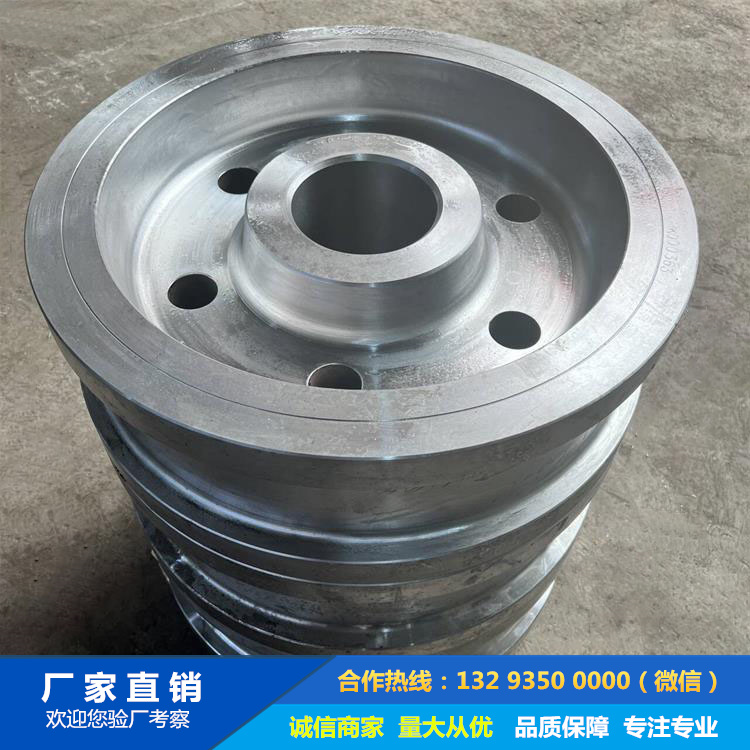

起重機車輪鍛件熱處理工藝規范

以下是起重機車輪鍛件的熱處理工藝規范，結合材料特性、力學性能要求及行業標準（如JB/T 6392、GB/T 3077等），分步驟明確關鍵控制點：

一、材料選擇與熱處理目標

常用材料

中碳合金鋼：42CrMo、50Mn、65Mn（高強度、耐磨性要求高）。

低合金鋼：35CrMo、40Cr（中小型車輪，綜合性能要求）。

熱處理目標

表面硬度：≥300 HB（耐磨性）。

心部韌性：沖擊功≥40 J（防脆斷）。

組織均勻性：無帶狀組織，淬透層深度≥5mm（重型車輪）。

二、熱處理工藝流程

1. 預備熱處理（鍛后）

正火：

溫度：Ac?以上30~50℃（如50Mn：850~880℃）。

冷卻：空冷（風扇強制冷卻，細化晶粒）。

目的：消除鍛造應力，均勻組織，為淬火做準備。

退火（可選）：

適用于高碳鋼（如65Mn），680~720℃保溫后爐冷，降低硬度便于加工。

2. 最終起重機車輪熱處理（淬火+回火）

淬火：

參數42CrMo50Mn65Mn

溫度 840~860℃ 810~830℃ 790~810℃

保溫時間 1.2~1.5 min/mm 1~1.2 min/mm 0.8~1 min/mm

冷卻介質 快速淬火油（40~80℃）或水-油雙液淬火（防裂）。

關鍵控制：

工件入液時需劇烈攪動冷卻介質，避免蒸汽膜影響冷卻速度。

薄壁部位預冷（如輪緣先空冷至700℃再淬火）。

回火：

材料溫度范圍硬度目標（HB）保溫時間

42CrMo 520~560℃ 300~350 2~2.5 h

50Mn 480~520℃ 320~370 1.5~2 h

65Mn 400~450℃ 350~400 1~1.5 h

目的：消除淬火應力，調整硬度與韌性平衡。

三、特殊工藝控制

表面強化（可選）

感應淬火：對踏面高頻淬火（硬度≥55 HRC，層深2~4mm），提升耐磨性。

滲碳/碳氮共滲：用于低碳合金鋼（如20CrMnTi），表面增碳后淬火。

去氫處理（高強鋼必備）

淬火后立即在200~250℃保溫4~6h，防止氫脆（尤其水淬工件）。

四、質量檢測標準

硬度檢測

表面與心部硬度差≤15%（GB/T 231.1）。

金相組織

淬火后：馬氏體等級≤3級（JB/T 6392）。

回火后：索氏體+少量鐵素體（無連續網狀碳化物）。

力學性能

抗拉強度：42CrMo≥900 MPa，50Mn≥800 MPa（GB/T 3077）。

沖擊韌性：-20℃下AKv≥27 J（低溫工況要求）。

無損檢測

超聲波探傷（UT）：按JB/T 5000.15檢測內部缺陷。

五、常見缺陷及對策

缺陷原因解決方案

淬火裂紋 冷卻過快/應力集中 優化冷卻介質（油淬替代水淬），增加預冷步驟

硬度不足 淬火溫度低或冷卻不足 校準爐溫，提高介質流速

回火脆性 在350~500℃慢冷 快速通過脆性溫度區間

六、工藝記錄與追溯

記錄參數：加熱曲線、淬火冷卻時間、回火溫度曲線。

批次管理：每爐次附熱處理報告（硬度、金相、力學性能數據）。

具體工藝需根據車輪鍛件尺寸（如直徑＞1m需延長保溫時間）、載荷等級（如冶金起重機需更高韌性）調整，建議通過JMatPro軟件模擬優化參數。
