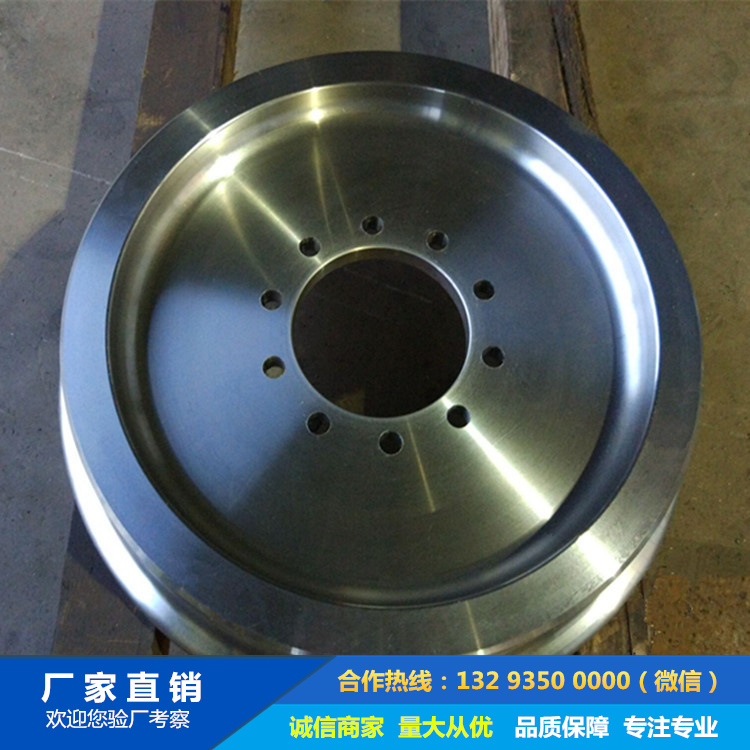

鍛造車輪鍛件技術條件詳解

鍛造車輪鍛件技術條件詳解

鍛造車輪作為重型機械、軌道交通和工程車輛的關鍵承重部件，其技術條件需滿足高強度、高耐磨性和抗疲勞性能要求。以下是符合國際標準（ISO、ASTM）和行業規范（JB/T）的完整技術規范：

一、材料技術要求

材料選用標準

通用材料：

碳鋼：60Mn（GB/T 699）

合金鋼：42CrMo（GB/T 3077）、34CrNiMo6（EN 10083）

特殊工況：30CrNi2MoV（超重載車輪）

核電/軍工級：

ASTM A668 Class E（純凈度要求[S]≤0.005%）

化學成分控制

math

復制

下載

關鍵元素范圍（以42CrMo為例）：

C:0.38-0.45%, Si:0.17-0.37%, Mn:0.50-0.80%,

Cr:0.90-1.20%, Mo:0.15-0.25%, [H]≤1.5ppm（真空脫氣）

二、鍛造工藝規范

工藝流程

復制

下載

鋼錠驗收→加熱→鐓粗（壓縮比≥4）→沖孔→馬架擴孔→軋環成形

→鍛后熱處理→粗加工→性能熱處理→精加工→檢測

關鍵工藝參數

工序溫度控制變形要求質量監控手段

始鍛 1180±20℃ 鐓粗比≥60% 紅外熱成像儀

終鍛 ≥850℃ 總鍛造比≥5 在線超聲波探傷

軋環 900-950℃ 徑厚比≤15:1 激光測徑系統

三、熱處理技術要求

調質處理（QT）

淬火：850-880℃油冷（芯部冷速≥5℃/s）

回火：580-620℃（保溫時間2min/mm厚度）

表面強化工藝

踏面中頻淬火：

硬化層深：5-8mm

硬度梯度：表面50-55HRC，過渡區硬度差≤15HRC/mm

噴丸強化：

強度：0.4-0.6mmA

覆蓋率：200%

四、機械性能指標

基礎力學性能

材料牌號抗拉強度(MPa)屈服強度(MPa)延伸率(%)沖擊功(J)

60Mn 785-930 ≥590 ≥12 ≥25

42CrMo 900-1100 ≥750 ≥14 ≥35

34CrNiMo6 950-1150 ≥800 ≥12 ≥45

特殊性能要求

接觸疲勞壽命：≥10?次循環（赫茲應力1200MPa）

低溫韌性：-40℃ Akv≥27J（極地工況）

五、尺寸與形位公差

加工精度要求

參數公差范圍檢測方法

輪徑(Φ) ±0.1% 激光跟蹤儀

輪緣厚度 ±1mm 超聲波測厚

踏面圓度 ≤0.05%輪徑 三坐標測量

關鍵形位公差

徑向跳動：≤0.08mm/100mm

端面平行度：≤0.1mm/200mm

輪槽對稱度：≤0.3mm

六、無損檢測標準

檢測方法與標準

檢測類型執行標準驗收等級缺陷限值

超聲波檢測 ASTM A388 Ⅲ級 Φ2mm當量缺陷

磁粉檢測 ISO 4986 2級 無線性缺陷

滲透檢測 ASME B16.25 - 點狀缺陷≤1mm

特殊檢測要求

殘余應力測試：X射線衍射法（表面壓應力≥-600MPa）

白點檢測：斷口試驗+氫含量分析（[H]≤1ppm）

七、表面處理要求

防腐體系

碳鋼車輪：

熱噴鋅（80-120μm）+環氧封閉漆

鹽霧試驗≥2000h（ISO 9227）

不銹鋼車輪：

電解拋光（Ra≤0.8μm）+鈍化處理

摩擦面處理

激光熔覆：WC-10Co-4Cr涂層（硬度≥60HRC）

滾壓加工：表面粗糙度Ra≤0.4μm

八、臺架試驗要求

性能驗證試驗

動態載荷試驗：

1.5倍額定載荷，10?次循環（無裂紋）

過載試驗：

2.25倍額定載荷，保壓5min（變形量≤0.1%）

環境適應性試驗

工況類型試驗標準合格標準

低溫環境 GB/T 2423.1 -50℃功能正常

腐蝕環境 ASTM G85 失重≤2g/m2

九、文件與認證

技術文件包

材料質保書（含PMI檢測）

鍛造工藝卡（含溫度-變形曲線）

熱處理記錄（帶時間-溫度曲線）

3D尺寸檢測報告

國際認證

歐盟：CE認證（EN 15085）

北美：AAR M-107（鐵路車輪）

中國：GB/T 14661-2023

十、特殊工況補充

冶金起重機車輪

高溫性能：300℃時σb≥80%室溫值

熱疲勞試驗：1000次冷熱循環（ΔT=400℃）

港口機械車輪

防腐加強：雙層環氧涂層（總厚≥300μm）

鹽霧試驗：5000h（ISO 12944 C5-M）

對于輪徑＞2500mm的超大型車輪鍛件，需進行有限元分析（接觸應力≤0.8σs）。建議采用數字孿生技術預測剩余壽命，關鍵數據保存期限不少于20年。
