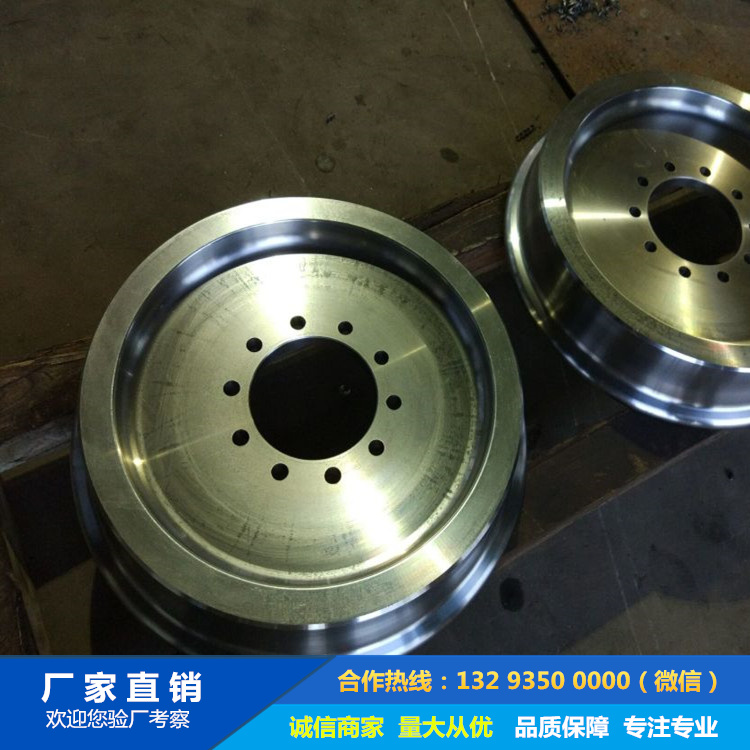

鍛造軌道輪鍛件技術條件詳解

鍛造軌道輪鍛件技術條件詳解

鍛造車輪軌道輪是軌道交通和重型工業設備的關鍵承重部件，其技術條件需滿足極高的安全性、耐磨性和抗疲勞性能要求。以下是符合國際標準（ISO、AAR、EN）和國內規范（TB/T）的完整技術規范：

一、材料技術要求

材料選用標準

鐵路標準：

AAR M-107/208（美標）：Class B~D級

EN 13262（歐標）：R7~R9T等級

TB/T 2817（國標）：CL60鋼

工業軌道輪：

42CrMoA（GB/T 3077）

35CrMoV（高強度輪）

化學成分控制

math

復制

下載

CL60鋼典型成分（%）：

C:0.55-0.65, Si:0.20-0.40, Mn:0.60-0.90,

P≤0.020, S≤0.015, [H]≤1.0ppm（真空脫氣）

二、鍛造工藝規范

工藝流程

復制

下載

鋼錠→鐓粗（壓縮比≥5）→沖孔→徑軸向軋制→成形

→等溫正火→粗加工→輪緣淬火→精加工→檢測

關鍵工藝參數

工序溫度控制變形要求質量控制要點

始鍛 1200±20℃ 鐓粗比≥70% 消除鑄造缺陷

終鍛 ≥900℃ 總鍛造比≥6 晶粒度控制

軋制 950-1000℃ 徑厚比≤12:1 超聲波在線監測

三、熱處理技術要求

輪緣淬火工藝

感應淬火：

硬化層深：10-15mm（踏面下）

硬度梯度：表面58-63HRC，過渡區≤15HRC/mm

自回火溫度：250-300℃（殘余奧氏體≤5%）

整體性能熱處理

材料正火溫度回火溫度硬度要求

CL60 830-860℃ 550-580℃ 255-302HB

42CrMoA 850-880℃ 600-630℃ 280-320HB

四、機械性能指標

基礎力學性能

材料等級抗拉強度(MPa)屈服強度(MPa)延伸率(%)斷面收縮率(%)

AAR C級 ≥860 ≥520 ≥14 ≥30

EN R8T 880-1080 ≥550 ≥12 ≥28

CL60 ≥900 ≥540 ≥13 ≥35

特殊性能要求

接觸疲勞壽命：≥5×10?次（P0=1200MPa）

低溫沖擊：-40℃ Akv≥27J（極地型號）

五、尺寸與形位公差

加工精度要求

參數鐵路輪公差工業輪公差檢測方法

輪徑(Φ) ±0.5mm ±1mm 激光測徑儀

輪緣高度 ±0.3mm ±0.5mm 輪廓儀

踏面粗糙度 Ra0.8-1.6μm Ra1.6-3.2μm 表面粗糙度儀

形位公差

徑向跳動：≤0.05mm/100mm（鐵路級）

端面跳動：≤0.1mm/200mm

輪轂孔圓柱度：≤0.01mm

六、無損檢測標準

檢測體系

檢測方法執行標準驗收等級缺陷限值

超聲波 ASTM A388 Ⅲ級 Φ1.5mm當量

磁粉 EN 1369 2級 無線性缺陷

渦流 ISO 15549 Class B 裂紋≤0.3mm

特殊檢測

殘余應力測試：X射線衍射（表面壓應力≥-800MPa）

晶粒度檢測：ASTM E112（5-8級）

七、表面處理要求

防腐處理

鐵路輪：水性防銹油（膜厚20-30μm）

港口輪：熱噴鋁（150μm）+氟碳漆

輪緣強化

滾壓加工：進給力8-12kN，Ra≤0.4μm

激光熔覆：CoCrW合金層（硬度≥58HRC）

八、臺架試驗要求

型式試驗

滾動接觸疲勞試驗：

載荷：2.25倍軸重

循環次數：≥10?次（無剝落）

沖擊試驗：

落錘能量：≥40J（無裂紋）

環境試驗

試驗類型標準條件

鹽霧試驗 ISO 9227 3000h（C5級）

高低溫循環 GB/T 2423.22 -50~+120℃

九、文件與認證

技術文件

材料熔煉報告（含[O]、[N]含量）

鍛造工藝驗證報告（FEA模擬文件）

殘余應力分布圖

國際認證

鐵路：AAR M-107（美）、TSI（歐）

工業：ISO 9001+ISO 14001

十、特殊工況補充

地鐵車輪

降噪要求：阻尼環裝配間隙≤0.05mm

制動熱負荷：300℃時σb≥750MPa

礦山輪

耐磨層：碳化鎢顆粒增強（HV≥1200）

抗沖擊：Akv≥60J（-20℃）

對于速度≥200km/h的高速車輪鍛件，需進行動平衡測試（不平衡量≤15g·m）。建議采用數字孿生技術進行全生命周期應力監測，關鍵數據保存期限不少于30年。
